Wkręty samowiercące, gwint ST

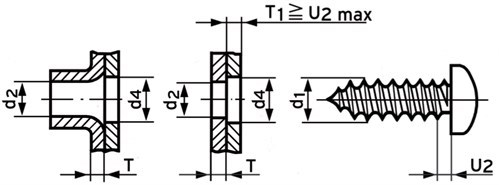

Rekomendacja do gwintowania otworów śruby

Gwint   Grubość
blachy		 Średnica otworu d2 H12 lub H13 1) Otwór
przelot.
d4
Stal, mosiądz, miedź 2) Aluminium Odlew ze
stopów metali:
cynk,
magnez,
aluminium i
mosiądz		 Tworzywo sztuczne
Otwory perforowane lub
wybijane		 Otwory wiercone lub
wycinane		 Otwory perforowane lub
wybijane		 Otwory wiercone lub
wycinane		 Tworzywa termoutwardzalne Tworzywa termoplastyczne
Grupa otworów 1A Grupa otworów 1B Grupa otworów 2A Grupa otworów 2B Grupa otworów 3 Grupa otworów 4 Grupa otworów 5
d2 3) d2 3) d2 3)
ST 2,2
d1 = 2,24
P = 0,79
U2 = 0,8		 - 0,56
(0,56) - 0,75
(0,75) - 0,88
(0,88) - 1,13
(1,13) - 1,38
(1,38) - 1,5		 -
-
-
-
-
-		 1,6
1.7
1,8
1,8
1,9
1,9		 -
-
-
-
-
-		 -
1,6
1,6
1,6
1,7
1,8		 2 3 2 5 2 5 2,8
ST 2,9
d1 = 2,9
P = 1,06
U2 = 1,1		 - 0,56
(0,56) - 0,63
(0,63) - 0,75
(0,75) - 0,88
(0,88) - 1,25
(1,25) - 1,38
(1,38) - 1,75
(1,75) - 2,5		 2,2
2,5
2,5
2,5
-
-
-
-		 2,2
2,3
2,3
2,4
2,4
2,4
2,5
2,6		 -
2,2
2,2
2,2
2,2
-
-
-		 -
-
2,2
2,2
2,2
2,2
2,3
2,4		 2,7 5 2,5 6,5 2,4 6,5 3,6
ST 3,5
d1 = 3,53
P = 1,27
U2 = 1,3		 - 0,56
(0,56) - 0,75
(0,75) - 0,88
(0,88) - 1,25
(1,25) - 1,38
(1,38) - 1,75
(1,75) - 2,5
(2,5) - 3
(3) - 6		 2,8
2,8
2,8
-
-
-
-
-
-		 2,6
2,7
2,7
2,8
2,8
2,9
3
-
-		 -
2,8
2,8
2,8
-
-
-
-
-		 -
-
2,6
2,6
2,7
2,8
2,8
3
3		 3,3 6,5 3,2 6,5 3 6,5 4,2
ST 4,2
d1 = 4,22
P = 1,41
U2 = 1,4		 - 0,5
(0,5) - 0,63
(0,63) - 0,88
(0,88) - 1,13
(1,13) - 1,38
(1,38) - 2,5
(2,5) - 3
(3) - 3,5
(3,5) - 10		 3,5
3,5
3,5
3,5
3,5
-
-
-
-		 -
3,2
3,2
3,2
3,3
3,5
3,8
3,9
-		 -
3,5
3,5
3,5
3,5
-
-
-
-		 -
-
2,9
3
3,2
3,5
3,7
3,8
3,9		 3,9 6,5 3,8 8 3,7 8 5
ST 4,8
d1 = 4,8
P = 1,59
U2 = 1,6		 - 0,5
(0,5) - 0,75
(0,75) - 1,13
(1,13) - 1,38
(1,38) - 1,75
(1,75) - 2,5
(2,5) - 3
(3) - 3,5
(3,5) - 4
(4) - 4,75
(4,75) - 10		 4
4
4
4
-
-
-
-
-
-
-		 -
3,7
3,7
3,9
3,9
4
4,1
4,3
4,4
4,4
-		 -
4
4
4
-
-
-
-
-
-
-		 -
-
3,7
3,7
3,7
3,8
3,8
3,9
3,9
4
4,2		 4,5 6,4 4,5 8 4,3 8 5,8
ST 5,5
d1 = 5,46
P = 1,81
U2 = 1,8		 - 1,13
(1,13) - 1,38
(1,38) - 1,5
(1,5) - 1,75
(1,75) - 2,25
(2,25) - 3
(3) - 3,5
(3,5) -4
(4) - 4,75
(4,75) - 10		 4,7
4,7
-
-
-
-
-
-
-
-		 4,2
4,3
4,3
4,5
4,6
4,7
5
5
5,1
-		 -
-
-
-
-
-
-
-
-
-		 -
4,1
4,1
4,2
4,4
4,6
4,6
4,8
4,8
4,9		 5 7 5 9,5 4,8 9,5 6,6
ST 6,3
d1 = 6,25
P = 1,81
U2 = 1,8		 - 1,38
(1,38) - 1,75
(1,75) - 2
(2) - 3
(3) - 4
(4) - 4,75
(4,75) - 5
(5) - 10		 5,3
-
-
-
-
-
-
-		 4,9
5
5,2
5,3
5,8
5,9
-
-		 -
-
-
-
-
-
-
-		 -
5
5
5,2
5,3
5,4
5,6
5.8		 5,9 8 5,9 9,5 5,6 8 7,4

1) W przypadku wyboru H13, podane wartości dla d2 powinny zostać zmniejszone o 0,1 mm.
2) Maks. HB: 120. W przypadków materiałów charakteryzujących się większą twardością wartości podane w tabeli wzrastają o 0,1 - 0,2 mm.
3) Min. długość wkręcenia. Wartości podane w tabeli odnoszą się do wkrętów ze stali utwardzonej. W przypadku wkrętów z gwintem ST zinnego materiału, np. stali nierdzewnej lub mosiądzu, w każdym pojedynczym przypadku należy przeprowadzić testy montażowe.
